Starkregenereignisse stellen Kommunen und Bauherren vor immer größere Herausforderungen und erfordern sowohl von Planenden als auch Herstellern immer neue Ideen und Produkte. Bei der Umgestaltung eines Verbrauchermarkts in Drosten kamen erstmals die neuen Produkte beClean® und beDrain® der Firma Berding Beton zum Einsatz und ermöglichten eine Projektausführung, die mit bis dato bestehenden Lösungen nicht realisiert werden konnte.

Herausfordernde Bedingungen

In der Borkener Straße in Dorsten wurde eine Verbrauchermarkt-Filiale modernisiert und die Verkaufsfläche von 800 auf 1.200 m² erweitert. Im Zuge dieser Baumaßnahme war auch eine Neugestaltung der Außenflächen erforderlich. Ein zentrales Thema war dabei, die Niederschlagsentwässerung neu aufzustellen und sicherzustellen, dass das auf den Park- und Bewegungsflächen anfallende Regenwasser vor Ort einer Versickerung unterhalb der befestigten Flächen zugeführt wird. Eine Lösung mit einer Muldenversickerung war aus platztechnischen Gründen nicht möglich.

Innovatives Denken gefragt

Mit der Planung wurde das ISO Ingenieurbüro aus Marl beauftragt. Die Bauausführung übernahm die Firma Berger aus Schermbeck, die sich durch Erfahrung, Fachwissen und Leistungsfähigkeit auszeichnet und offen ist für innovative Ideen. Für das Bauvorhaben in Dorsten lieferte das Werk Dorsten-Wulfen zum einen die gesamten Bord- und Pflastersteine für die neu anzulegenden Pflasterflächen. Zum anderen kamen erstmals ein beClean® Reinigungsschacht sowie beDrain® Versickerungsblöcke für die gewünschte Entwässerung zum Einsatz. Beide Produkte sind neu im Programm und das Bauvorhaben in Dorsten diente aufgrund der beschriebenen Rahmenbedingungen als ideales Pilotprojekt.

Neue Produkte als Problemlöser

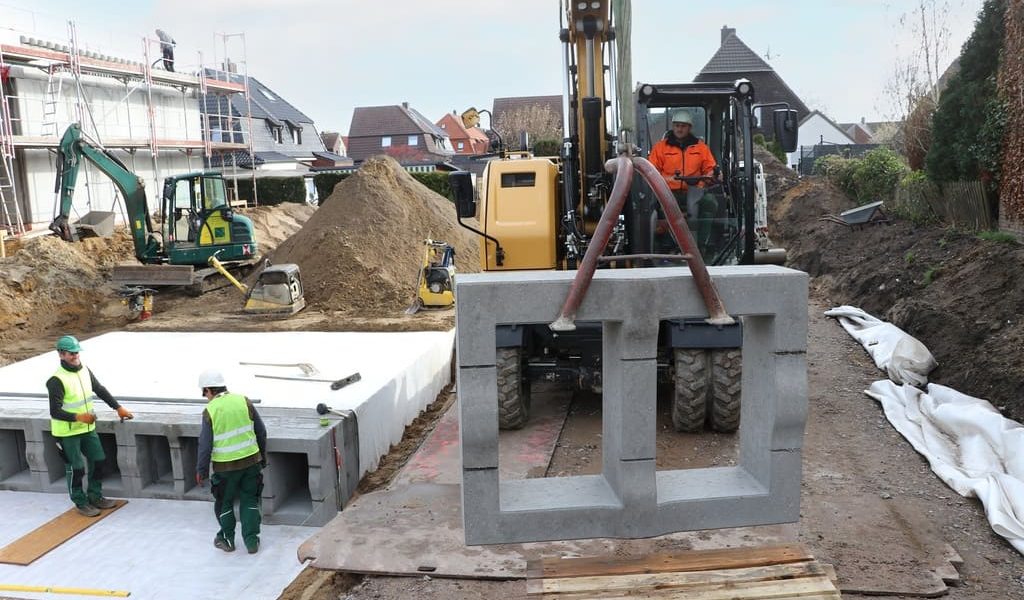

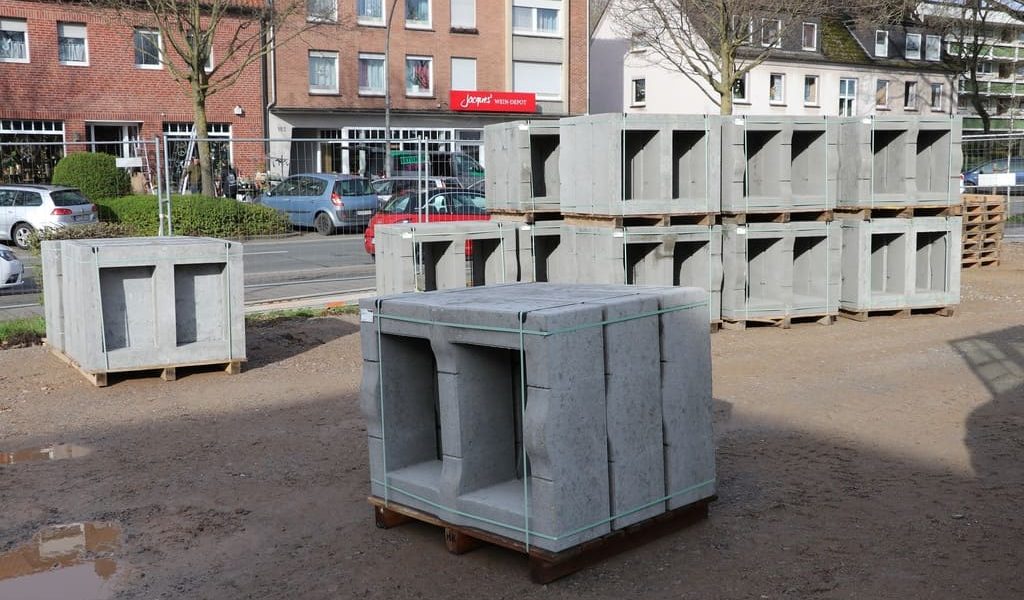

Die durch die Klimaveränderung auftretenden Starkregenereignisse führen zu einer immer häufigeren Überlastung der herkömmlichen Entwässerungssysteme und die nachhaltige Niederschlagsbewirtschaftung mit der Versickerung vor Ort hat an Bedeutung gewonnen. Aus diesem Grund hat Berding Beton speziell für diesen Anwendungsfall den beDrain® Versickerungsblock aus langlebigem und hochbelastbarem Beton entwickelt. In zwei verschiedenen Baugrößen kann das Speichervolumen durch die Kombination von nebeneinander oder zweilagig gestapelten Blöcken ganz variabel den spezifischen Anforderungen angepasst werden. Besondere Eigenschaften sind die direkte Befahrbarkeit und somit der Einsatz direkt unter der Bettung der Pflasterdecke. Vielfach ist durch diese spezielle Bauweise überhaupt erst eine Versickerung möglich, da gemäß der Vorgabe der DWA-A 138 ein Abstand von mindestens einem Meter zum Grundwasser eingehalten werden muss. Das Versetzen der Blöcke kann schnell – auch direkt vom Lieferfahrzeug – in die Baugrube erfolgen. Ein Vorzug ist zudem die Möglichkeit, über bereits gesetzte Blöcke umgehend weitere Verlegearbeiten ausführen zu können.

Einsatz von beDrain® und beClean®

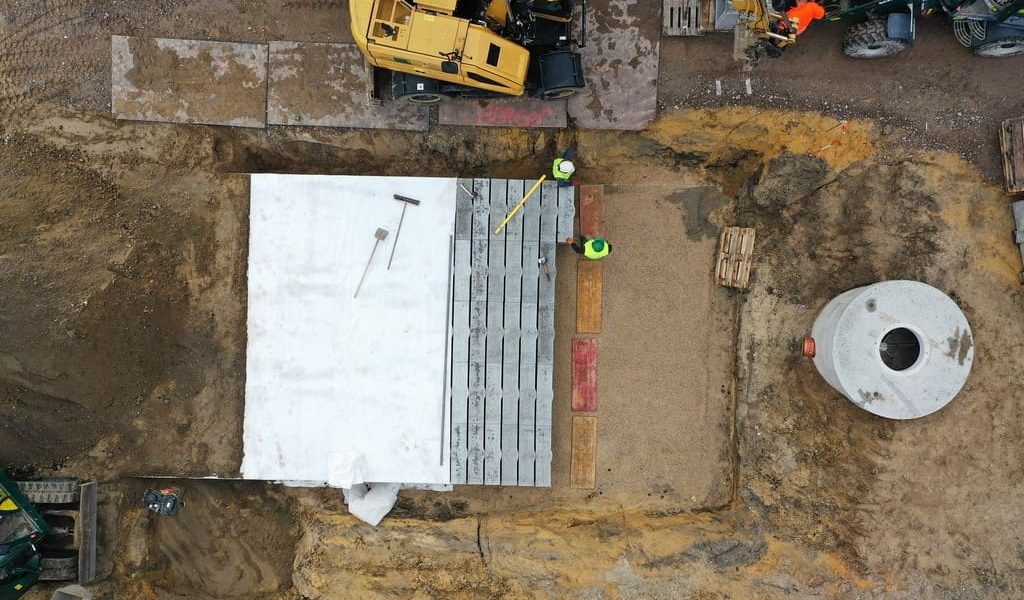

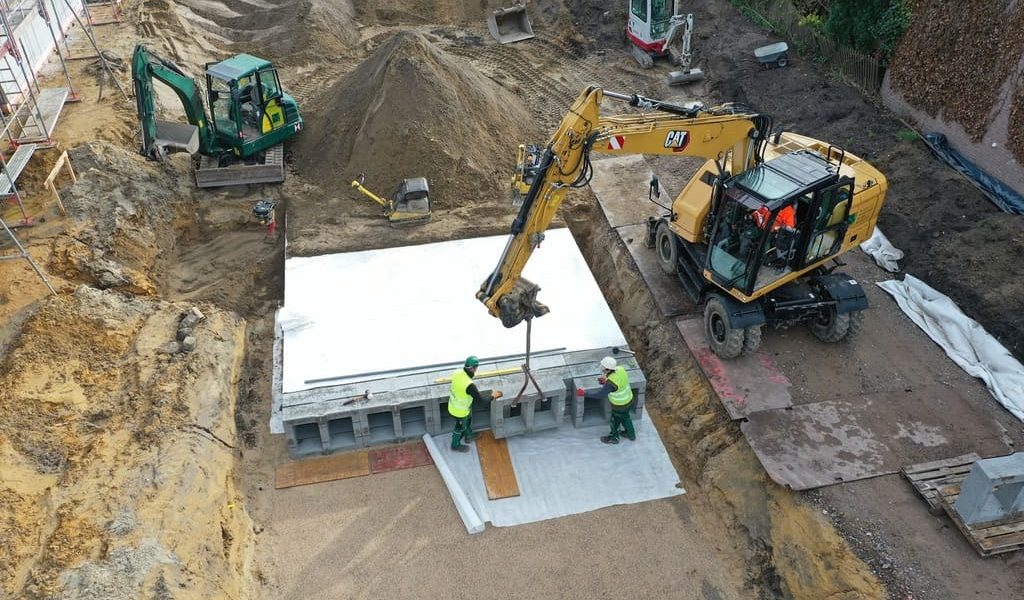

Von diesen Vorteilen profitierte auch die Baumaßnahme in Dorsten. Die beDrain® Versickerungsblöcke wurden nach den Vorgaben der Planer auf einem tragfähigen und durchlässigen Untergrund zu einer großen Versickerungsanlage zusammengesetzt. Unter Federführung des Bauleiters H. Konrad Berger bewerkstelligte die Firma Berger an nur einem Tag den gesamten Einbau der Blöcke, die insgesamt 46 m³ benötigtes Speichervolumen aufweisen. Die Reversierbarkeit ist über Standardbetonschächte sichergestellt, die an die groß dimensionierten Kammern und Schächte optimal angeschlossen werden können.

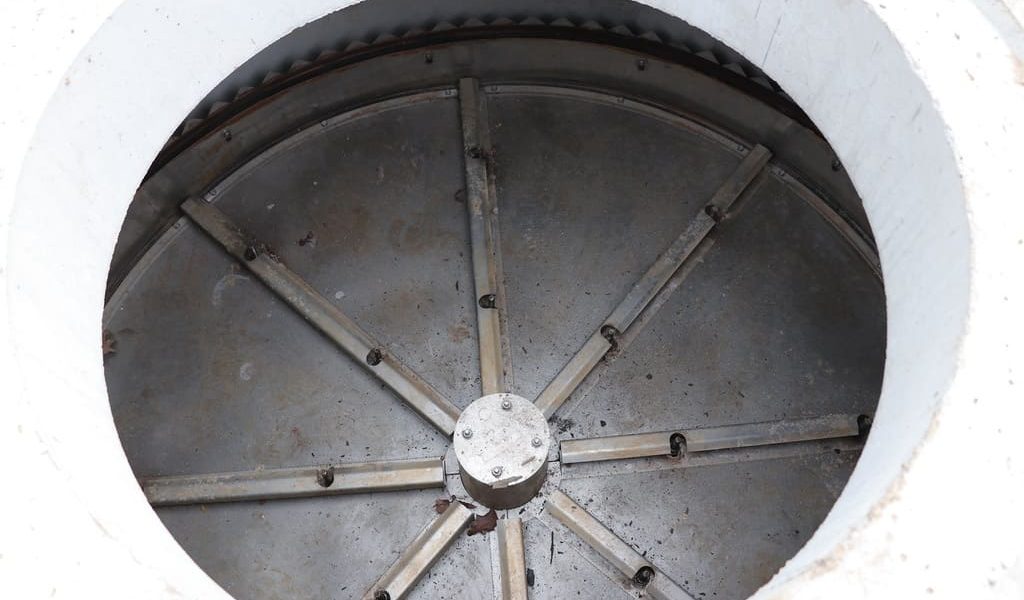

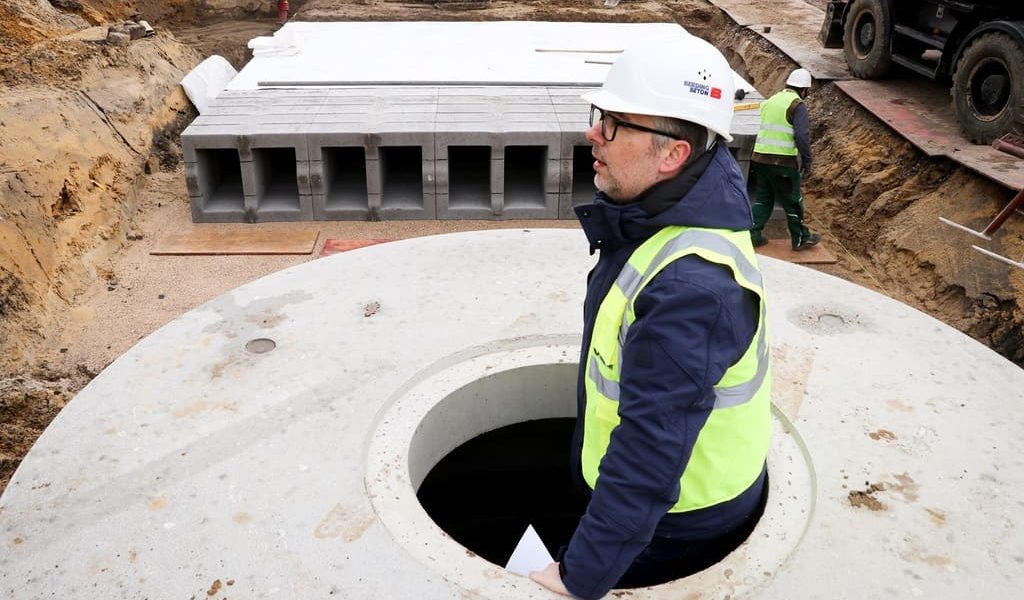

Das zweite Modul, das erstmals zum Einsatz kam, war die dezentrale Regenwasser-Reinigungsanlage beClean®. Sie dient der Behandlung von Regenabwässern belasteter Kfz-Flächen, wie in diesem Fall dem Discounter-Parkplatz. Durch ihre Kompaktheit werden in der beClean®-Anlage Kohlenwasserstoffe, Schwermetalle und abfiltrierbare Stoffe (AFS63) in einem Behälter behandelt. So wurde für die Entwässerung der gesamten Fläche in Dorsten lediglich ein Reinigungsschacht mit dem Durchmesser 1500/2000 mm (Durchmesser unten/oben) benötigt. Das belastete Regenwasser wird über eine Entwässerungsleitung tangential in den beClean® eingeleitet. Die im Niederschlagswasser enthaltenen Stoffe, wie Sand, Laub, Blütenstaub und Mikroplastik, gleiten an der Trichterwandung hinab und setzen sich in dem strömungsentkoppelten und entsprechend groß dimensionierten Schlammraum ab. Das von den Sedimenten vorgereinigte Wasser steigt mittels Aufströmfiltration in die darüber befindliche Substratbox, in der die eigentliche Regenwasserbehandlung stattfindet. Die Rückhaltewerte wurden im Rahmen des DIBT-Zulassungsverfahrens vom IKT-Institut, Gelsenkirchen, gemessen und testiert. Das gereinigte Wasser fließt dann über ein Zackenwehr, welches für einen gleichmäßigen und vollflächigen Überlauf sorgt. Von dort gelangt das Wasser in eine Versickerung oder einen Vorfluter. In diesem Fall wird es in die beDrain® Versickerungsblöcke geleitet.

Fazit

Die effiziente Kombination von beClean® Reinigungsanlage mit nachgeschalteten beDrain® Versickerungsblöcken erlaubt die Erstellung einer kompakten Entwässerungs- und Behandlungsanlage. Für den Einsatz in der Niederschlagsentwässerung des Verbrauchermarkts in Dorsten konnte so die optimale Lösung gefunden werden. Alle Beteiligten lobten die gute Zusammenarbeit und hoben insbesondere das einfache Handling der Bauteile sowie die besonderen Eigenschaften der neuen Produkte hervor.
